Kĺb pre hliníkové profily, s kľukou

Kloubový spoj pro hliníkové profily

Použití:

• Spoj se hodí zejména ke zpevnění konstrukce.

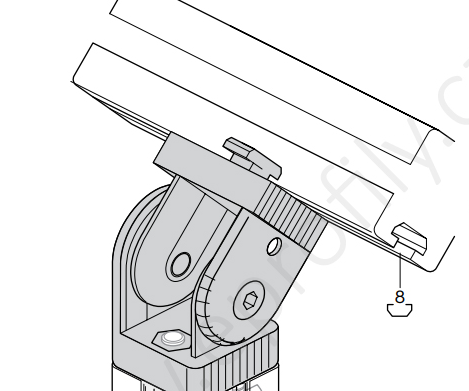

• Vhodný pro instalaci na konce nebo strany profilu s drážkou.

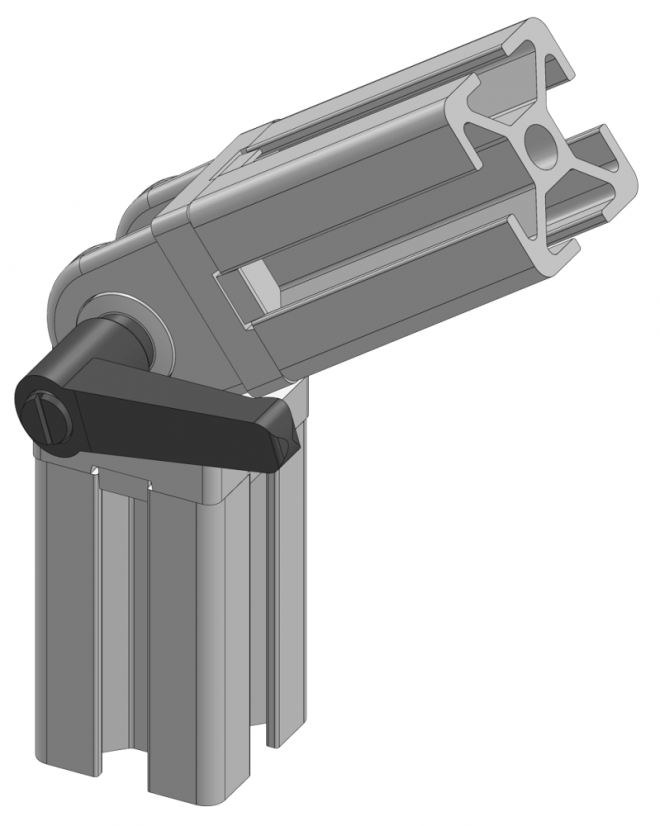

• Využitelný jako povolitelný kloub s možností fixace ve kterémkoli úhlu

Doporučené příslušenství:

• Páčka pro utažení / povolení kloubu
  • Páčka 20x20 mm - Brzy zařadíme
  • Páčka 30x30 mm
• Připevnění jako koncovka profilu 20x20 drážka 5 mm - Šroub M5x20 mm !!! Pozor - nejde použít do profilu 20x20 drážka 6 mm !!!
• Připevnění jako koncovka profilu 30x30 - Šroub M8x30 mm
• Pro připevnění do drážky profilu doporučujeme:
  • 20x20 drážka 5 a 6 mm - Šroub M5x8 mm a Matice do T drážky M5 nebo Kámen do T drážky M5 nebo Kámen s pojistkou M5
  • 30x30 drážka 8 mm - Šroub M6x14 mm a Matice do T drážky M6 nebo Kámen do T drážky M6 nebo Kámen s pojistkou M6

Parametry:

• Materiál: Hliník, Ocel
• Hmotnost: 40g a 120g
• Úhel ohybu: 180° v jedné ose
• Vhodný pro profily 20x20 a 30x30 mm
