Použite túto rukoväť momentového kľúča na utiahnutie bi-metalových trysiek Bondtech CHT. viac

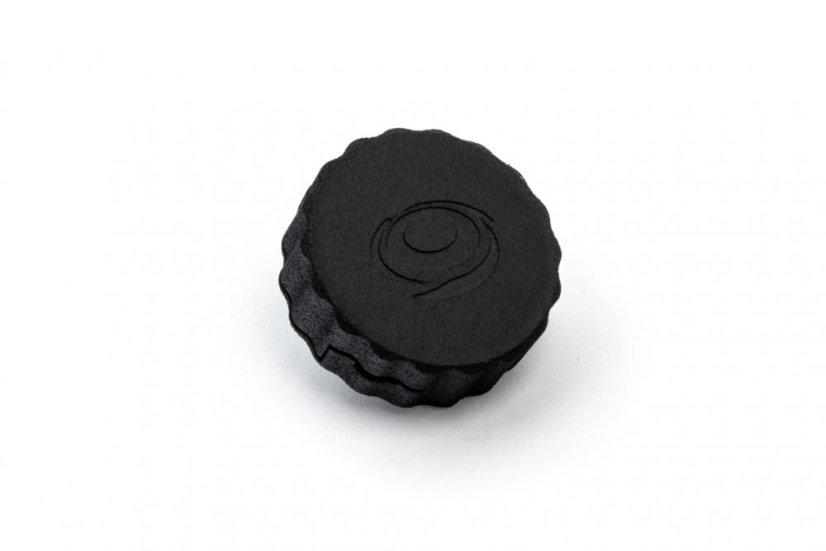

Rukoväť momentového kľúča Bondtech pre bimetalové trysky
Hlavnou vlastnosťou bimetalových trysiek je, že sú vyrobené z dvoch rôznych kovov: medi, čo je mäkký kov, a tvrdenej ocele, čo je húževnatý kov. Meď poskytuje tryske zvýšený tepelný výkon, zatiaľ čo vanádiová oceľ jej dodáva pevnosť a odolnosť voči abrazívnym materiálom. Meď je však slabším článkom tejto kombinácie, vďaka čomu je tryska náchylnejšia na zlomenie pri uťahovaní príliš veľkým krútiacim momentom.
Aby sme problém lepšie pochopili, rozhodli sme sa otestovať rôzne verzie bimetalových trysiek, aby sme zmerali, aký krútiaci moment je potrebný na ich zlomenie. Naše testovanie odhalilo, že bežný momentový kľúč môže na trysku pôsobiť príliš veľkým krútiacim momentom a spôsobiť jej zlomenie.
Riešenie
Naším riešením tejto výzvy bolo navrhnúť momentový kľúč, ktorý poskytuje dostatočný uťahovací moment na inštaláciu a odstránenie dýzy bez toho, aby prekročil bod zlomu. Aby sme to dosiahli, vytlačili sme niekoľko dizajnových iterácií momentového kľúča a otestovali ich na meranie dodaného krútiaceho momentu.
Po testovaní niekoľkých prototypov sme zvolili dizajn, ktorý poskytoval dokonalý krútiaci moment a dotiahol trysku bez toho, aby sa zlomil. Pri našich testoch sme videli, že správny krútiaci moment by mal byť okolo 0,5 až 0,8 Nm. Po vytvorení súborov siete a geometrie sme FFF vytlačili a otestovali niekoľko vzoriek momentových kľúčov a urobili sme to aj s dielmi vyrobenými SLS, ktoré zahrnieme do nášho nástroja na nákup.
Slicováním, tlačou a následným spracovaním dielov sme vytvorili momentový kľúč, ktorý je ideálny na utiahnutie bimetalových trysiek bez ich zlomenia – optimálne množstvo pre správne utiahnutie a dlhú životnosť.
Tento produkt obsahuje 4 plastové diely, 3D vytlačené pomocou SLS s použitím materiálu PA12 Glass Filled.
Obsahuje nasledujúce časti:
- Rukoväť VEKA
- Rukoväť KNOB

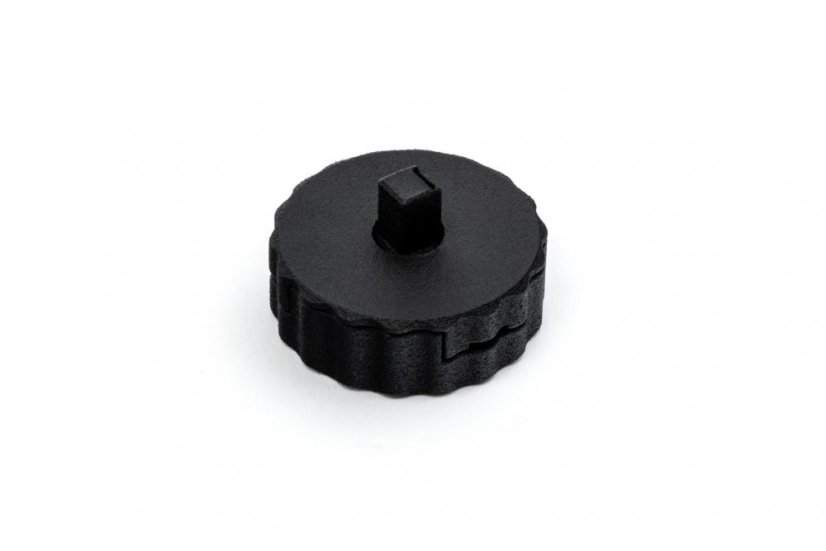

- ROTOR pre samčie štvrťpalcové SQUARE nástrojové bity

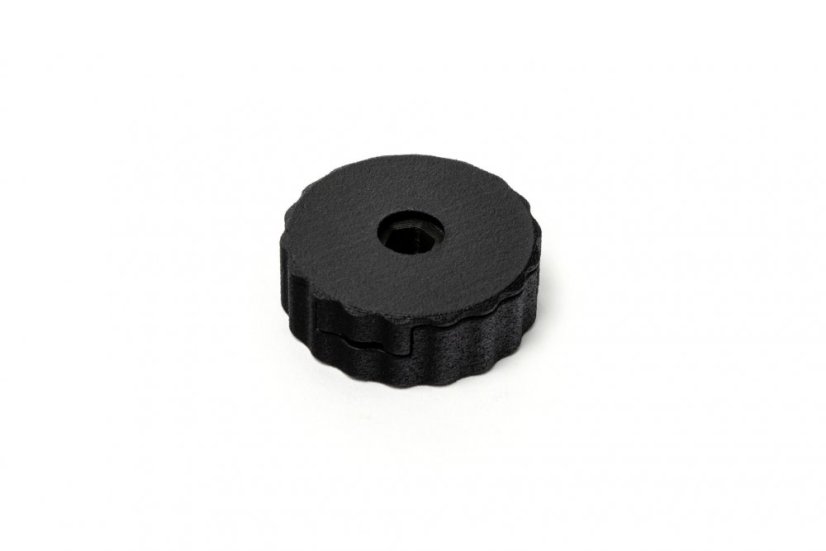

- ROTOR pre samičie štvrťpalcové HEX nástrojové bity

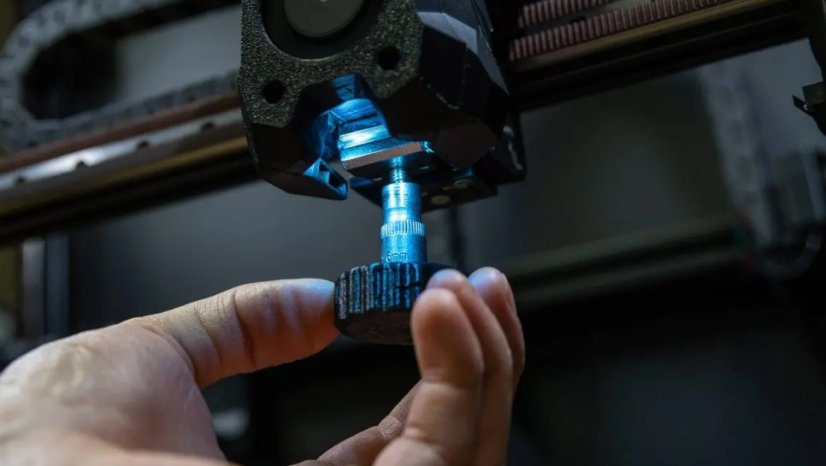

Na utiahnutie alebo uvoľnenie dýzy vždy používajte kovový nástavec nasadený na túto rukoväť momentového kľúča.
Viac informácií o tomto nástroji nájdete tu:
Ako správne utiahnuť Bondtech BiMetal CHT trysku
