Slávny senzor BLTouch od spoločnosti ANTCLABS z Južnej Kórey! BLTouch je senzor na automatické nivelovanie podložky 3D tlačiarne, ktorý umožňuje automatické nivelovanie bez ohľadu na typ tlačovej plochy. viac
BLTouch je automatický nivelovací senzor pre 3D tlačiarne, ktorý dokáže presne zmerať sklony podložky. Funguje so všetkými typmi tlačových podlôh ako sú sklo, drevo, kov alebo iné materiály.

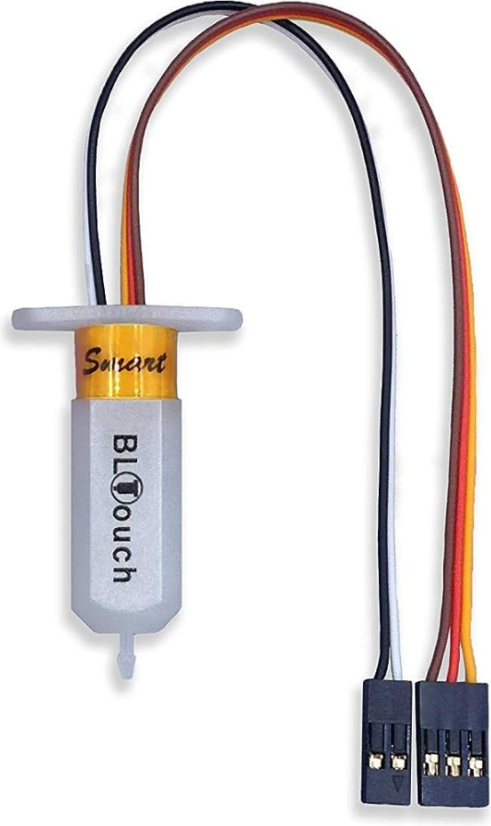

Jednoduchá inštalácia BLTouch má dve skupiny káblov, jednu s tromi a druhú s dvoma drôtmi. Skupina s tromi drôtmi je štandardné servo pripojenie a skupina s dvoma drôtmi je prepínač. Senzor sa ovláda cez servo pripojenie a podľa potreby sa vysunie alebo zasunie. Prepínač signalizuje tlačiarni, keď sa sonda dotkla podložky. Konzultujte dokumentáciu svojho modulu prepínača, aby ste zistili, kam tieto káble pripojiť. V manuále je podrobne opísaná funkcia jednotlivých drôtov. Pri inštalácii na hotend sa uistite, že vysunutá sonda sa dostane pod trysku, inak je sonda nepoužiteľná! Toto si určite vizuálne overte pred použitím BLTouch.
BLTouch je pripojený na ovládaciu dosku 3D tlačiarne cez štyri piny s nasledovnými funkciami:
Hnedý & Čierny: uzemnenie
Červený: 5 V
Oranžový: riadiaci signál
Biely: Z-min
Upozornenie: V závislosti od vášho modelu 3D tlačiarne môže byť potrebná aktualizácia firmvéru pre správne fungovanie BLTouch.
Funkcie

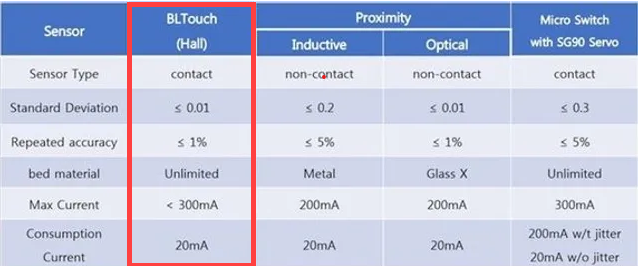

Hlavné funkcie BLTouch sú identické s tradičnými automatickými nivelovacími senzormi. BLTouch je teda možné použiť na takmer akúkoľvek tlačiareň. BLTouch má jednoduchú štruktúru a vysokú presnosť vďaka použitiu postupne navrhnutého solenoidu a Hallovho senzora. Jeho cieľom je jednoduché ovládanie a príjemný tlačový zážitok, a to vďaka mnohým inteligentným funkciam ako sú sebatest, alarm, spúšťanie alarmu a dotykový prepínač, modrá LED na zobrazenie servosignálu a testy Z-Probe (Zmin).

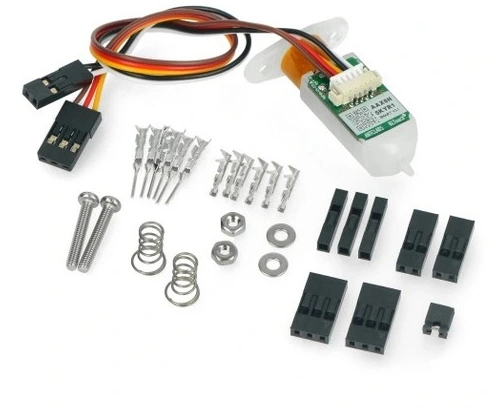

Obsah balenia:
1 x BLTouch (Smart V3.1)
2 x skrutka & matica & podložka
2 x pružina pre montáž BLTouch
2 x Dupont obal 3 pin
2 x Dupont obal 2 pin
3 x Dupont obal 1 pin
10 x Dupont kolíky
1 x skratovací čepička
DÔLEŽITÉ: U mnohých zariadení je potrebný vhodný predlžovací kábel od Antclabs. Ktorý predlžovací kábel je kompatibilný, je potrebné overiť priamo na 3D tlačiarni.
